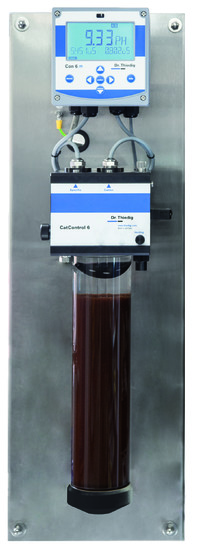

CatCon 6 delta
Analyzátor se skládá z měřícího převodníku Con 6 m a inteligentního kationtového filtru CatControl 6. Používá se pro nepřetržitý provoz měření vodivosti.
Měřicí převodník Con 6 m dále nabízí možnost integrace měření průtoku pro monitorování průtoku vzorku v systému reprezentativní a VGB kompatibilní analýzy vzorků. Pro plynulé použití může být měřící převodník vybaven továrním síťovým adaptérem širokého rozsahu (princip 4 vodičů). Alternativně je k dispozici také dvoudrátová verze, pokud je samostatná pomocné napětí není nutné. Standardně integrované větrání CatControl 6 zajišťuje průtok bez bublin i v systému spouštěcí fáze.
Výpočet hodnoty pH se provádí stanovením diferenciální vodivost podle standardu VGB, který poskytuje nízké náklady na provoz a údržbu. Jedná se o spolehlivou alternativu na rozdíl od konvenčních stanovení hodnoty pH pomocí skleněné elektrody.
Nezbytné předpoklady pro výpočet hodnoty pH:
• použití pouze jednoho alkalizačního média
• hlavní kontaminace NaCl
• hodnoty pH> 8
• nízká koncentrace fosfátů (<0,5 mg / l)
Technická specifikace
| Zařízení | CatCon 6 delta |
|---|---|
| Displej |
grafické zobrazení, podsvícené pomocí zobrazení stavu změny barvy |
|
Obsluha |
menu se 7 ovládacími klávesami |
|
Teplota okolí |
teplota 0 ... +55 ° C; přepravní a skladovací teplota -30 ... +70 ° C; relativní vlhkost 10 ... 95% nekondenzující |
|
Provozní parametry média |
0 ... + 60 ° C |
|
Vodivostní elektroda |
2x LS 06 s kabelem |
|
Měřicí rozsah |
2x vodivost 0,001 ... 1 000 μS / cm; výpočet hodnoty pH 7,5 - 10,5 |
|
Přesnost |
<1% měřené hodnoty + 0,01 μS / cm |
|
Kationtový filtr |
1,5 l pryskyřice s barevným indikátorem a integrovaným snímačem průtoku |
|
Množství vzorku |
zobrazení v I / h s digitálním snímačem průtoku |
|
Datové rozhraní |
RS 485, HART |
|
Poplachové výstupy |
čtyři relé, alarm, 3x mezní hodnota (4vodičová) |
|
Analogové výstupy |
jedna nebo dvě 0 (4)… 20 mA, galvanicky izolované |
|
Zdroj napájení |
2vodič bez pomocného napětí; 4vodič; 80 V ... 230 VAC; ≤ 10 W; 45… 65 Hz; 24 V… 60 VDC; 10 W; |
|
Ochranný systém |
IP 67 a NEMA 4x |
|
Hmotnost |
1,2 kg |
|
Rozměry |
1 000 x 300 x 117 mm (VxŠxH) |
Hlavní funkce
- Výpočet hodnoty pH v rozmezí pH 7,5 až 10,5
- Současné měření vodivosti, teploty a monitorování toku vzorku
- Uživatelem volitelná lineární a nelineární kompenzace teploty pro různé kontaminace vysoce čisté vody
- Dva analogové výstupy s protokolem HART
- Volně použitelné digitální kontakty ve 4vodičové verzi (alarm, 3x limitní hodnota)
